専用工具を使ったシンワベルト取付け方法

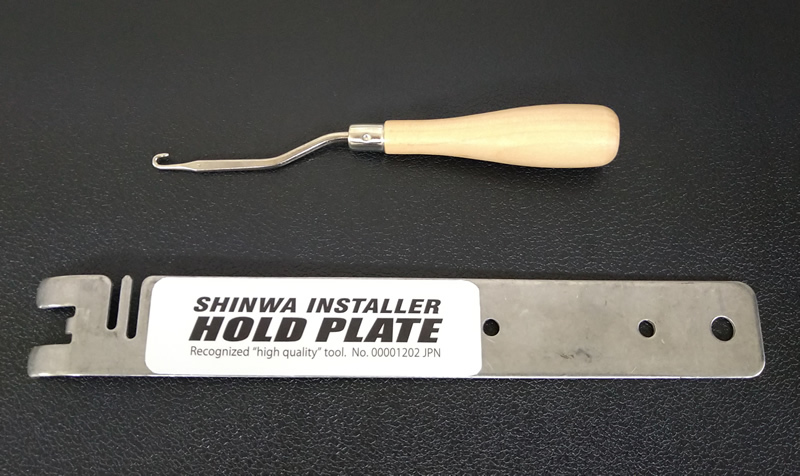

上:クイックフック/下:ホールドプレート
※専用工具のご注文は1社1セットとなります。

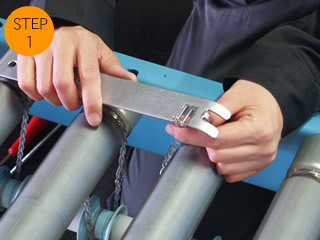

ホールドプレートにベルトのコネクタ側の輪の部分をセットする。

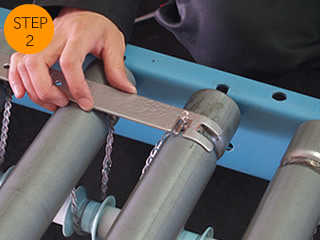

ローラーにホールドプレートを固定し位置を確認する。

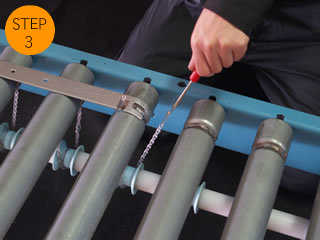

垂れ下ったベルトをクイックフックで引き上げる。

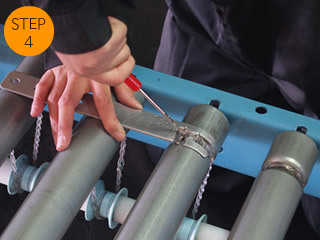

固定したベルトのコネクタに引っ掛ける。

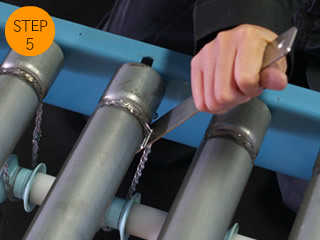

ベルトが連結できたら手首を返しホールドプレートからコネクタを外す。

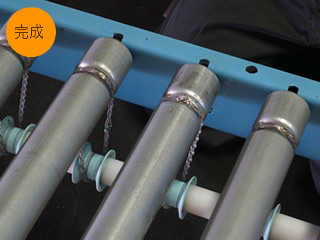

ローラーがスムースに回るか確認する。
シンワベルト取付け方法
従来の丸ベルトのように、連結部分までのすべてのローラーを外し、ドライブシャフトをくぐらせて交換するといった手間は必要ありません。
ベルトが切れた部分のローラーを取り外し、シンワベルトをワンタッチで取り付けるだけでベルトの交換ができるので、ラインを長時間止めて作業を行こなう必要が無く、短時間で効率のよいメンテナンスができます。
シンワベルト サイズの選び方
現在使用している丸ベルトをご確認いただき、その長さに0.9を乗じた寸法に近いものをお選びください。
サイズ計算式=(全長実寸(未使用の丸ベルト)×0.9)
※伸び率が約10~20%ぐらいありますので、標準サイズの3種類(270L,300L,330L)のいずれかでほとんど適合します。
例)現状の丸ベルト全長実寸が370mmの場合
370×0.9=333mm → 適合サイズ 330L
※270L未満、330L以上のサイズをご希望の場合は、特寸サイズ(特注品)をご用意させていただきます。(価格は標準品比4~5割高)
